如圖，這是常見的電極安裝形式。為了不使信號通過測量管管壁短路，電極與測量管之間有絕緣襯里和絕緣墊圈。電極用螺帽、彈簧墊圈等緊固在測量管管壁上，并保證一定的耐壓強度和密封性。否則，電極與管壁之間的絕緣會因介質的滲入而被破壞，信號被短路。流量信號時通過電極、螺帽、墊圈由電極引線裝置引出。

根據變送器的口徑、耐壓要求和被測介質性質的不同，電極的結構也不相同。如圖3-21所示的結構，電極是從測量管內向外伸出進行安裝的。這種結構只適用于中等以上的口徑，耐壓也不高。對小口徑的變送器，電極無法在口徑很小的測量管內安裝，就采用如圖3-22所示的外插式結構，即電極從測量管外面想內插入進行安裝。這種結構的耐壓比較高。
在測量液固兩相介質（如礦漿等）時，介質對電極和襯里的磨損較嚴重。而電極被磨損后兩電極之間的距離增大，相當于切割磁力線的“導線”長度變長了，將使指示產生偏差。因此，在測量礦漿、泥漿、砂漿等的情況下，電極結構需采用圖3-23所示的結構：電極端部比測量管襯里的表面略低些，使電極不直接受到介質的強烈沖刷，以減少電極磨損。在磨損特別嚴重的場合，除加厚耐磨襯里的厚度外，電極頭部可采用倒錐形結構（如圖3-24），或如圖3-22所示的外插式結構，以防止電極頭部磨掉而造成電極漏液事故。

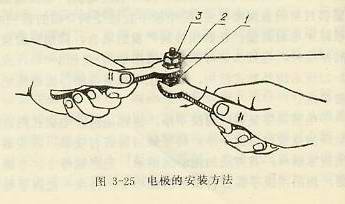

電極在安裝前應清洗干凈，清除油污。電極孔附近的襯里及測量管也應擦干凈，待干燥后再進行安裝。在安裝時必須旋緊螺母，其方法如圖3-25所示。先把螺母2、3旋緊自鎖，然后用扳手扳住了自鎖的螺母2，用另一把扳手旋緊螺母1。由于襯里材料有一定的塑性變形，過一段時間后原來安裝時的壓緊力會漸漸下降，一般可用彈簧墊圈來補償。對塑性變形大的材料，尤其是聚四氟乙烯，受力或冷熱交替變化后悔產生嚴重的變形，應在電極安裝后2~3天再緊一次螺母1，裝配時應采用彈簧來代替彈簧墊圈。
變送器的干擾與結構對稱性有關，因此兩電極在安裝時應盡量對稱。兩電極與測量管之間的絕緣電阻也應該接近。
