電源

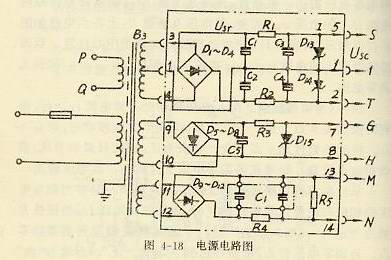

轉換器的電源是由電源變壓器、蒸餾二極管穩壓管以及濾波電容器、電阻器組成。它的電路如圖4-18所示。
電源變壓器B3的作用是將220V交流電壓變換成四組交流電壓供各組整流二極管整流，其中標有P、Q的一組繞組專門為90°干擾補償器提供相敏參考電壓和電橋電壓。
各組整流器由整流二極管D1~D12及濾波電容器、電阻器、穩壓管所組成。它們整流后的直流電壓有：
1.1~2端，輸出+19V直流電壓，用作高輸入阻抗前置放大器的電源。
2.1~5端，輸出-12V直流電壓，用作主放大器的電源。
3.7~8端，輸出-6V直流電壓，為90°干擾補償電路中的差動直流放大級饋電，并提供不接地電源。
4.13~14端，輸出+50V直流電壓，為直流功率放大器提供不接地電源。電阻R5是電源的負載，使輸出電壓在50V范圍。
由于整機對直流電源要求不高，故采用簡單的穩壓電路。下面就其中一組-12V穩壓電壓的工作過程說明如下：
圖4-18中，R1是濾波限流電阻，利用硅穩壓器D13做調整元件。當Usr由于某種原因升高時，引起輸出電壓Usc也升高，因此D13的電流I增加，于是R1上的壓降也增加，結果使Usc降低，從而保持Usc穩定。同樣，由于Usr下降引起Usc下降，因此I下降，R1上的壓降也下降，結果使Usc增加。
